Protel99se设置原理图模板全攻略

软件功能与使用场景

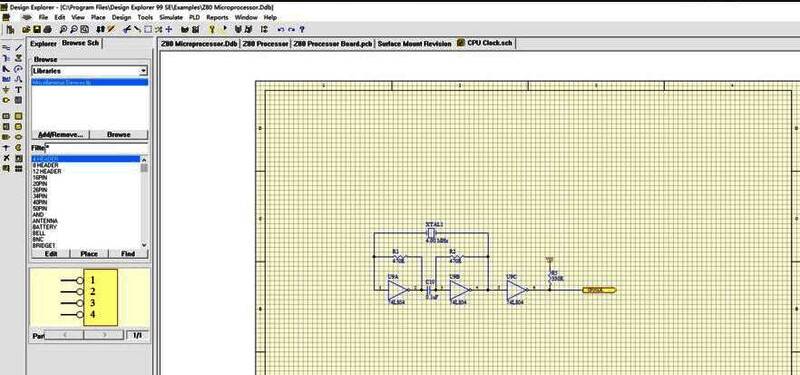

Protel99se是一款经典的电子电路设计软件，以其简洁的界面和高效的功能深受工程师喜爱。无论是初学者还是专业用户，都能快速上手进行原理图绘制和PCB设计。本文将详细介绍如何在Protel99se中设置自定义原理图模板，帮助你提升工作效率。

调整图纸尺寸标准

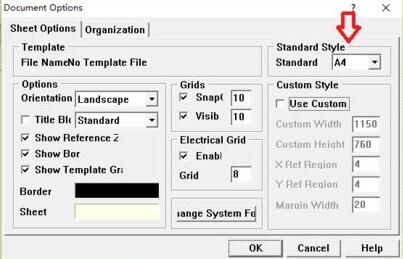

在进行原理图设计前，首先需要设置合适的图纸大小。进入菜单栏的Design → Option，在Standard Style选项中选择A4纸张规格，以确保输出格式符合常规打印需求。

配置打印边距参数

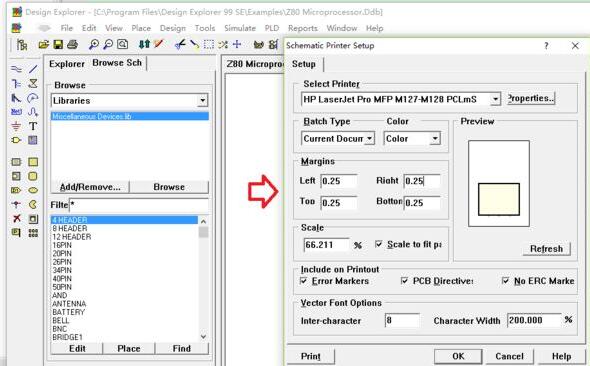

为了保证打印效果美观整洁，建议设置合理的页面边距。点击File → Setup Printer，在Margins选项中设定为0.25英寸，这是较为理想的打印边距值。

关闭默认标题栏显示

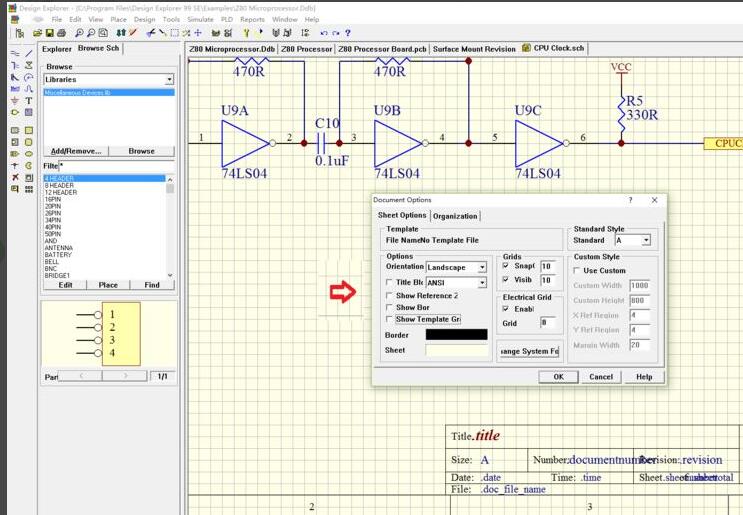

Protel99se自带的标题栏可能不符合个性化需求，可以通过设置将其隐藏。进入Design → Option，找到Title Block和Show Bar等选项，取消前面的勾选即可关闭系统默认标题栏。

创建个性化标题区域

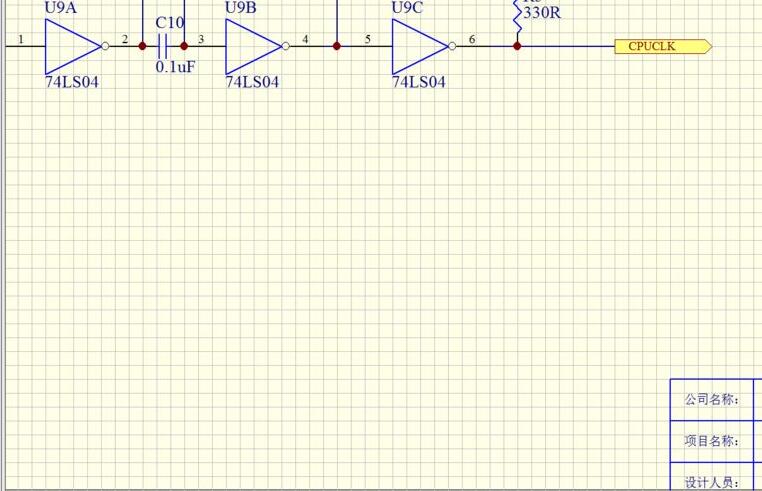

接下来可以利用绘图工具来自定义标题栏内容。通过画线工具绘制出符合项目规范的信息框，并添加公司Logo或设计者信息，打造专属的原理图风格。

保存并复用模板文件

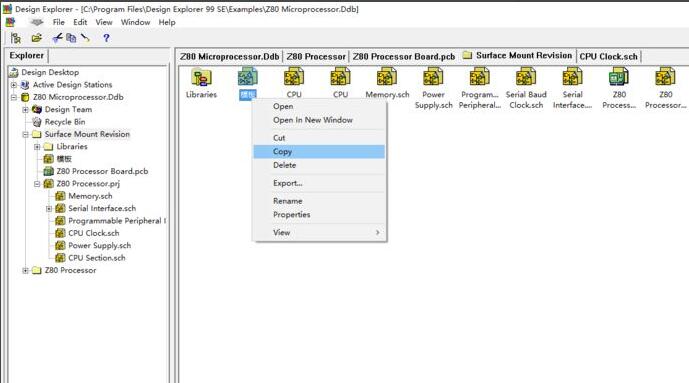

完成模板设计后，可将该文件保存为模板格式。在后续新建原理图时，只需复制该模板即可直接使用已配置好的页面设置和标题栏结构，大幅提升设计效率。
