Protel99se设置PCB线宽详细教程，小白也能轻松上手！

Protel99se软件功能与应用介绍

Protel99se是一款经典的电子设计自动化（EDA）软件，广泛应用于电路原理图绘制和PCB布局设计。尽管其界面相对早期，但凭借稳定的功能和广泛的兼容性，仍然受到众多电子工程师和硬件爱好者的青睐。在实际使用中，如何正确设置PCB线宽是许多新手用户关注的重点问题。

进入PCB规则设置界面

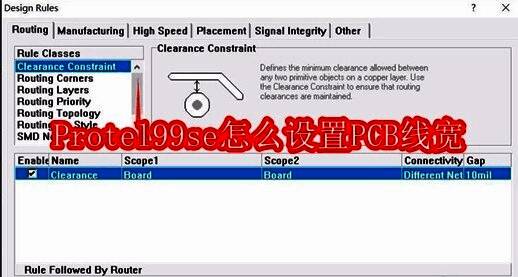

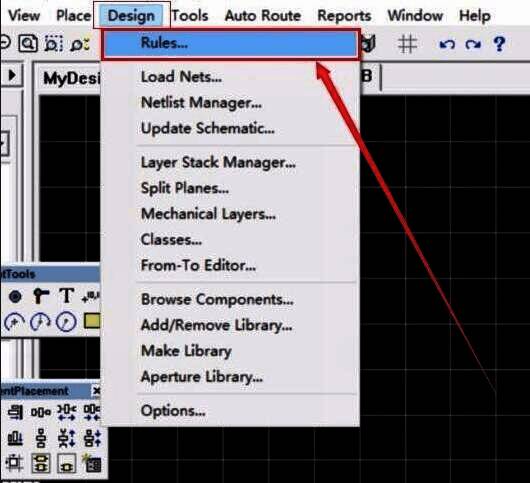

首先，在打开PCB文件后，点击顶部菜单栏的“Design”选项，并选择下拉菜单中的“Rules”功能，进入规则配置界面。该界面允许用户对布线、安全间距、线宽等关键参数进行自定义设置。

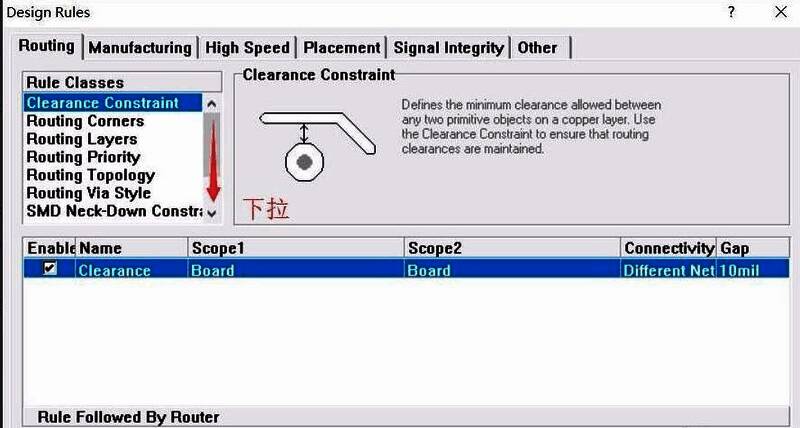

定位到线宽约束设置项

在规则设置窗口中，向下滚动滑动条，找到“Width Constraint”选项。这是用于设定不同网络线宽的核心配置项。

添加新的线宽规则

选中“Width Constraint”后，点击右侧的“Add”按钮，系统将弹出一个新的设置窗口，用于添加特定网络或全局线宽规则。

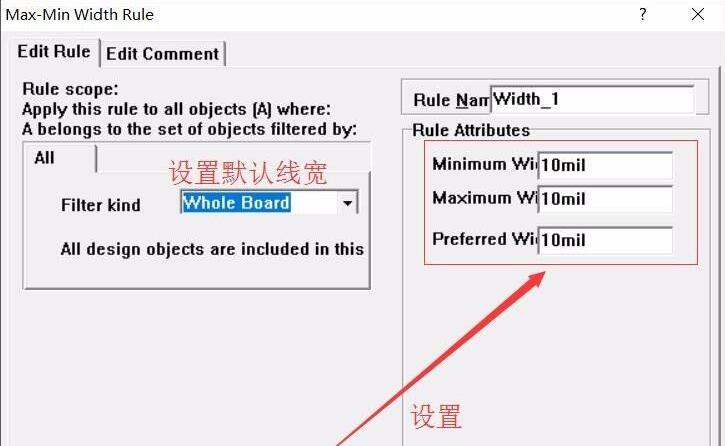

设置默认线宽与网络类型

在新增规则窗口中，可以选择“Whole Board”来设定整个电路板的默认线宽。此外，还可以通过下拉菜单选择特定网络（Net），如GND、VCCD等，为不同类型的线路分别设定宽度。

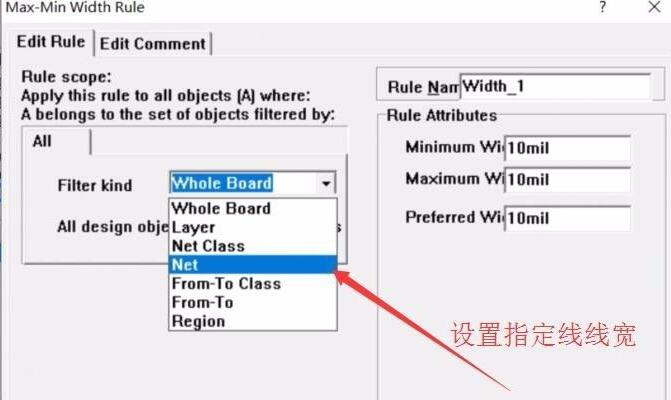

根据实际需求选择具体网络

如果已经导入了PCB网络信息，可以在“Net”列表中看到具体的网络名称。此时可选择对应网络并为其指定专属线宽。若尚未导入网络，则此列表为空，无法进行选择。

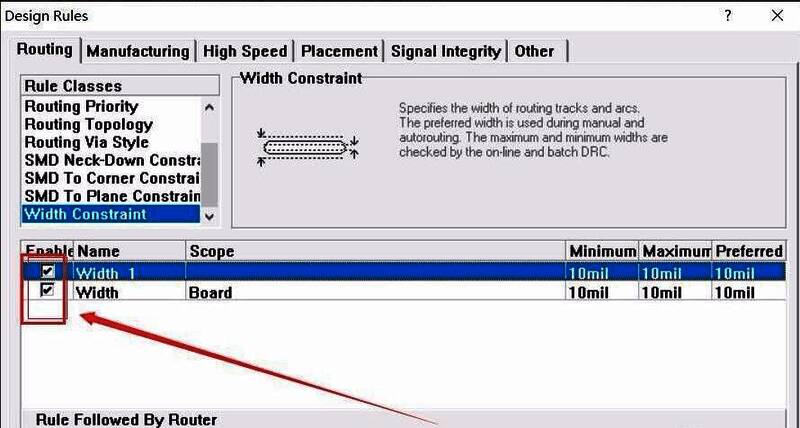

完成设置并查看添加结果

设置完成后点击“OK”，系统会返回主规则界面，并在列表中显示已添加的线宽规则及其对应的网络数量，方便用户确认设置是否生效。
