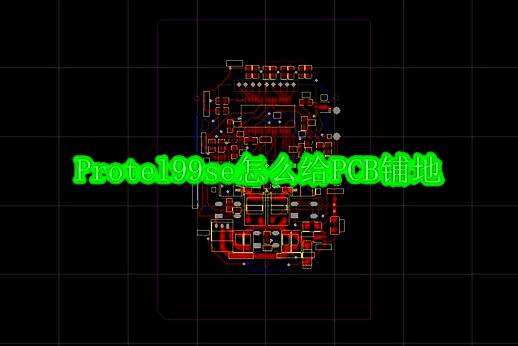

打开软件准备操作

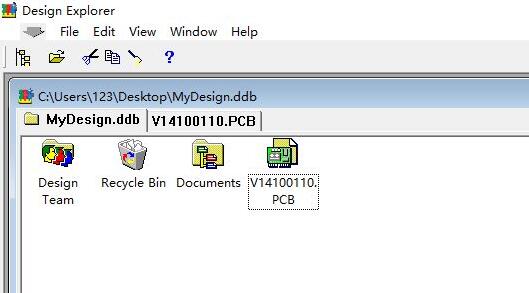

首先，启动Protel99se软件，进入主界面。
完成PCB布局设计
在开始铺地之前，确保PCB的布局已经完成，对于需要连接VSS的部分可以暂时不做连接处理。

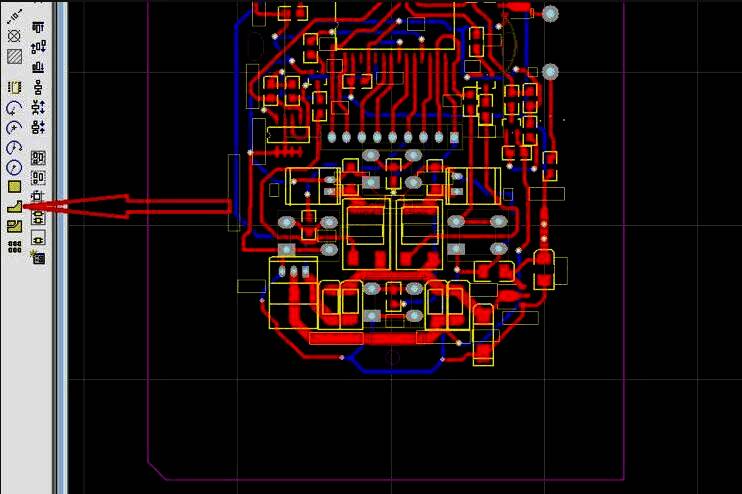

选择铺地功能设置
点击菜单中的“Place Polygon Plane”选项，系统将弹出铺地的设置窗口。

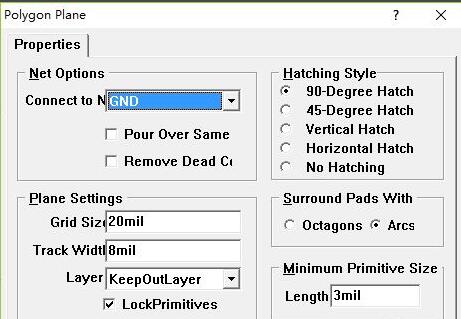

配置网络连接参数
在设置窗口中，找到“Connect to Net”选项，并将其设定为GND（接地）。

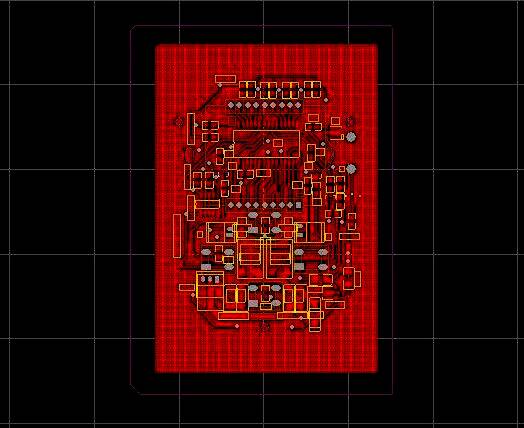

顶层铺地操作步骤
切换至电路板的顶层，使用工具绘制边界线，将需要铺地的区域包围起来，即可完成顶层的铺地工作。

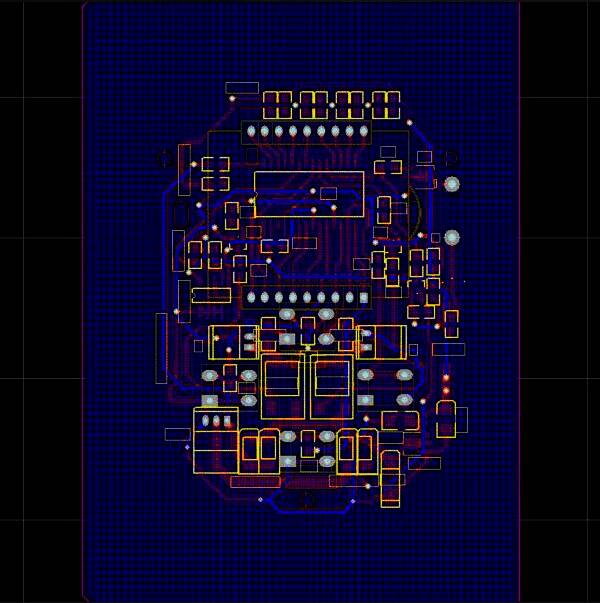

底层铺地操作步骤
采用相同的方法，切换到电路板的底层，重复上述操作，完成底层的铺地流程。
