Protel99se铺铜技巧大揭秘!轻松打造高颜值PCB板

发布时间:2025-07-07 23:45:17阅读:55419

软件功能设置解析

在Protel99se中实现美观的铺铜效果,关键在于前期的元件布局与软件功能设置。合理调整各项参数不仅能提升设计效率,还能显著优化最终成品的视觉效果。

网格与线径精准配置

首先建议对网格进行精细化设置,具体数值需根据个人习惯及PCB板尺寸灵活调整。随后进入线径与铺铜参数设定环节,该步骤直接影响后续布线质量,建议按照实际需求逐项确认。

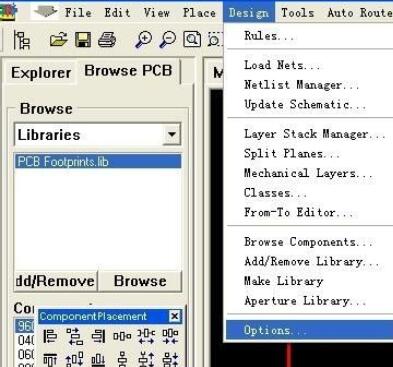

Protel99se网格设置界面展示

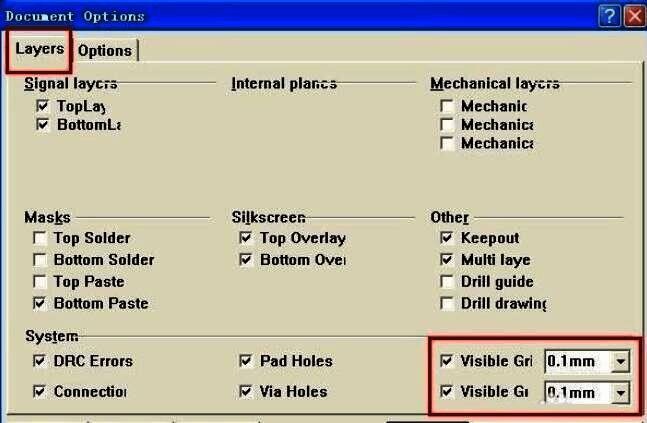

线径设置选项卡详细参数展示

高效布线操作指南

正式布线时建议采用分级策略:电源线优先使用粗线处理,信号线则保持统一规格(如0.3mm或0.5mm)。对于非IC引脚连接区域,推荐尽可能采用铺铜方式处理。通过点击铺铜工具并合理配置参数,在放大视图下可精确对齐栅格进行绘制。

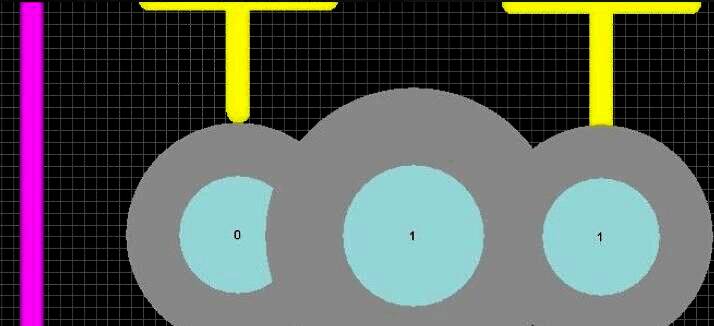

铺铜工具参数设置对话框界面

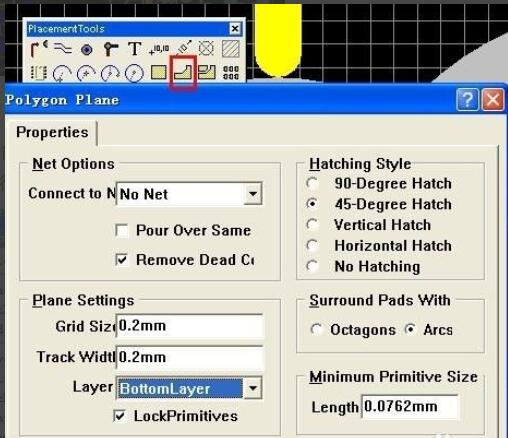

PCB板局部放大状态下的铺铜操作演示

边框预绘提升铺铜质量

为避免直接铺铜可能出现的线条不直问题,可先用辅助线勾勒铺铜区域外框。此方法特别适用于复杂形状铺铜,但需注意边框线宽应与铺铜线宽保持一致以确保整体协调性。

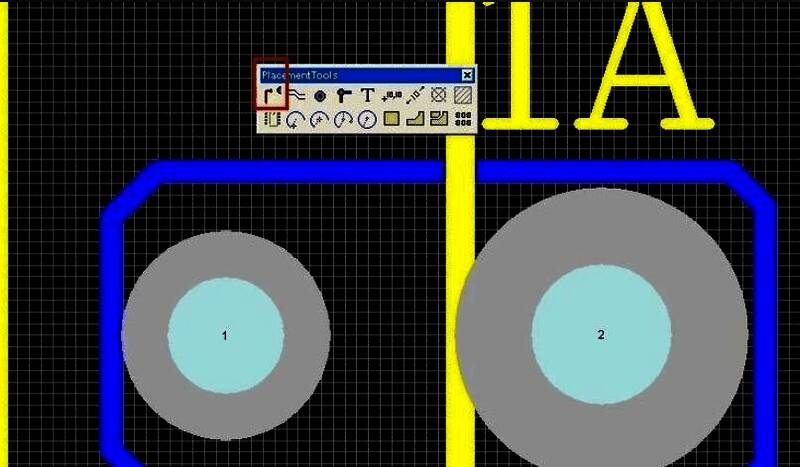

边框预绘制与实际铺铜效果对比示意图

间距检测实用技巧

当需要验证线路间距是否达标时,可通过绘制参考圆的方式进行可视化检测。这种方法在元件布局阶段尤为实用,能有效预防因间距不足导致的设计返工。

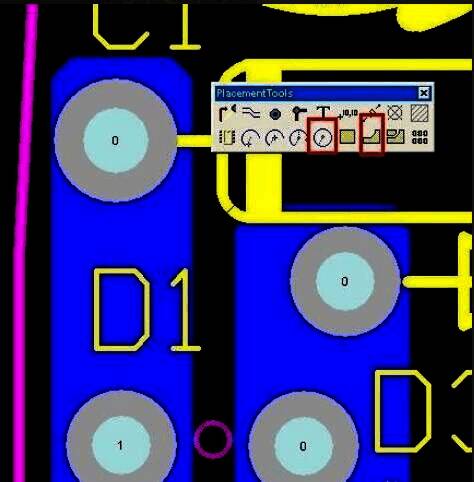

焊盘间距检测圆形参考线绘制示例

完美PCB板成型方案

通过上述步骤的系统化操作,即可获得兼具功能性与美观度的PCB板设计方案。从基础设置到细节处理,每个环节都经过精心设计,确保最终呈现专业级的电路板作品。

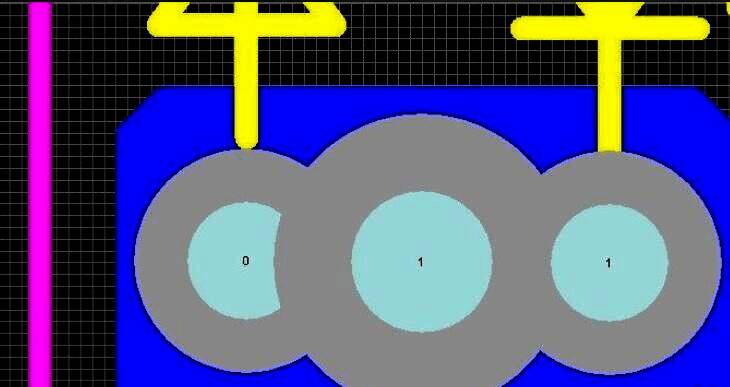

完整铺铜效果展示的PCB板全景视图
