Protel99se设置PCB线宽图文教程，新手必看操作指南！

软件功能与用户需求解析

Protel99se是一款经典的电子设计自动化（EDA）工具，广泛应用于电路图绘制与PCB布局设计。在实际使用过程中，如何正确设置PCB线宽是许多用户遇到的常见问题。合理的线宽设定不仅能提升电路板的稳定性，还能有效避免短路、断路等安全隐患。

进入规则设置界面

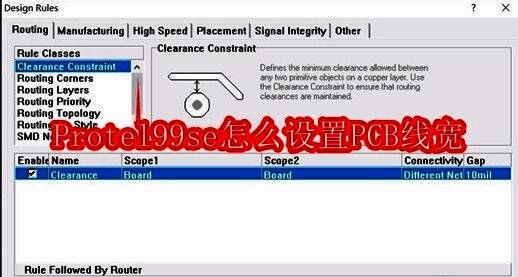

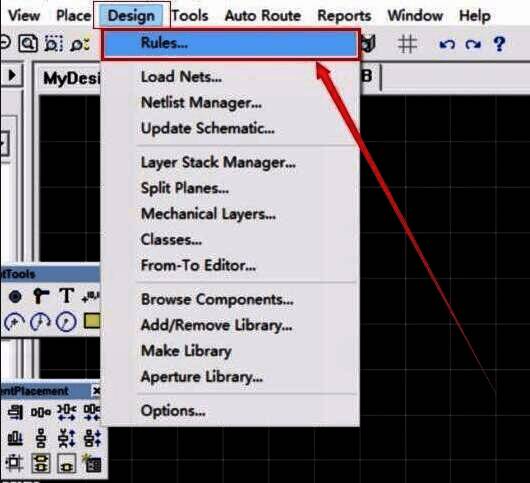

打开Pcb编辑界面后，点击顶部菜单栏中的“Design”选项，并从中选择“Rules”，即可进入规则设置窗口。这个界面是进行各项PCB参数配置的核心区域。

定位到线宽设置项

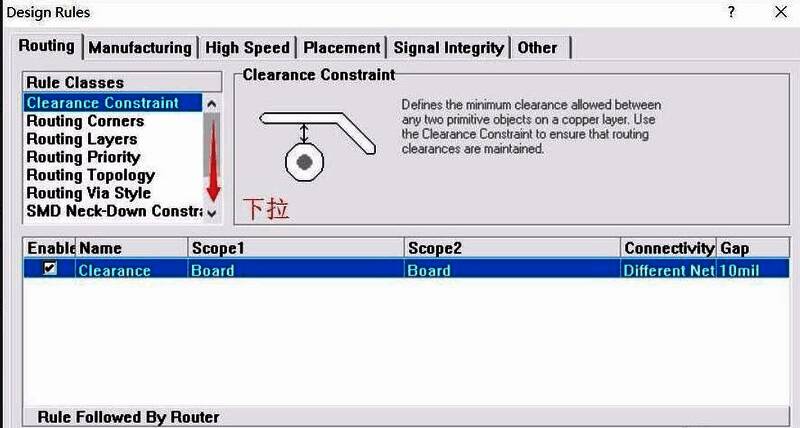

进入规则设置后，向下滑动滚动条，直至页面底部，找到名为“Width Constraint”的选项。这一项专门用于控制PCB中导线的宽度。

添加新的线宽规则

选中“Width Constraint”后，点击右侧的“Add”按钮，系统将弹出一个新的设置窗口，用于定义具体的线宽参数。

设置全局默认线宽

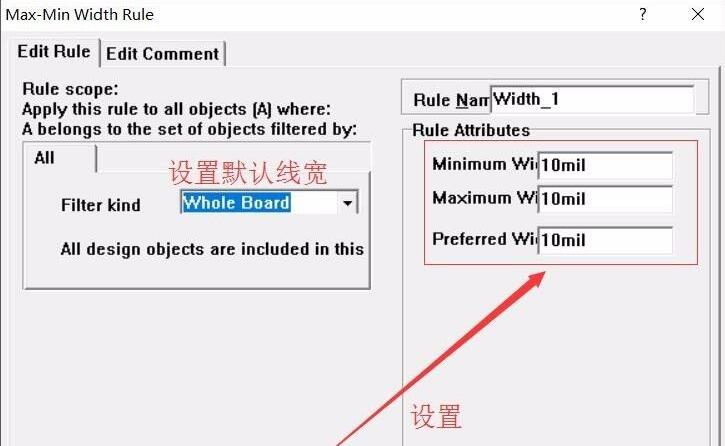

在新窗口中选择“Whole Board”选项，该设置将作为整个电路板的默认线宽标准，适用于未单独指定线宽的线路。

为特定网络设置线宽

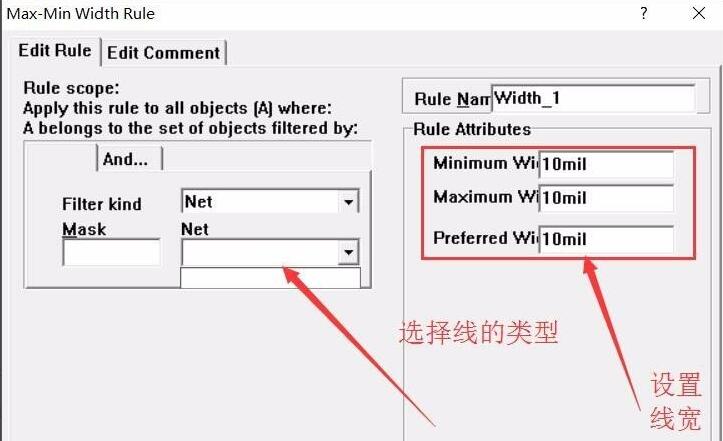

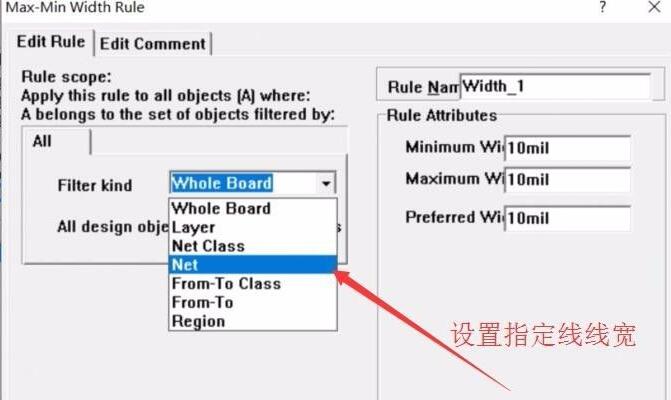

若需对特定信号线（如GND、VCCD等）进行个性化设置，可在下拉菜单中选择“Net”选项，并从列表中挑选需要调整的线路类型。

确认当前可用网络类型

如果当前尚未导入PCB文件或没有定义任何网络，则“Net”选项下的列表可能为空，此时无法进行进一步设置。

完成设置并查看结果

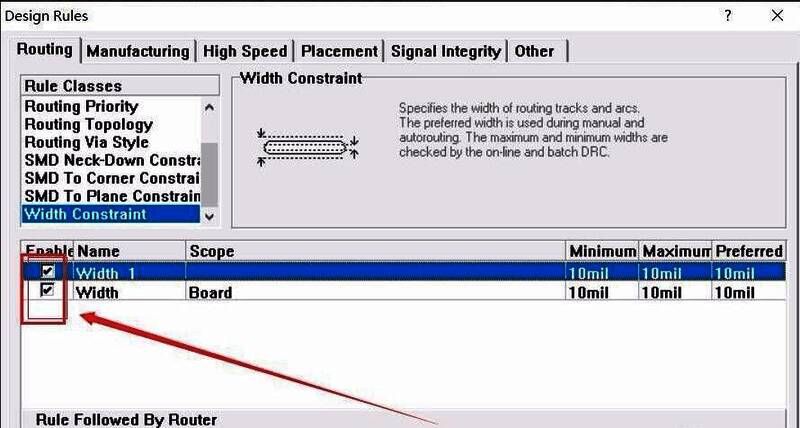

设置完成后，点击“OK”按钮退出设置窗口，返回主界面。此时可以在规则列表中查看已添加的线宽规则及其数量，确保所有参数均已正确应用。
