开启PCB设计新阶段
对于许多电子工程师和电路设计爱好者来说，Protel99se是一款功能强大且广受好评的PCB设计软件。然而，不少新手用户在使用该软件时，常常对如何进行PCB铺地操作感到困惑。

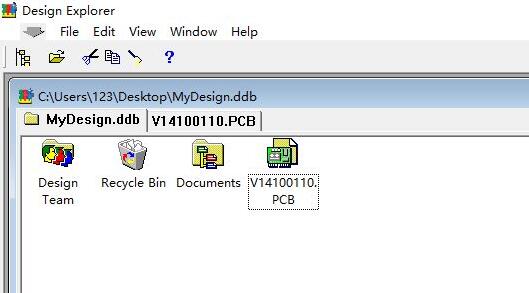

启动软件并打开项目
首先，确保你已成功安装并启动了Protel99se软件。
完成PCB布局准备铺地
在正式进行铺地操作之前，先完成PCB的基本布线工作。对于需要连接VSS（电源地）的部分，可以暂时不进行连接，为后续铺地留出空间。
调用铺地功能设置参数

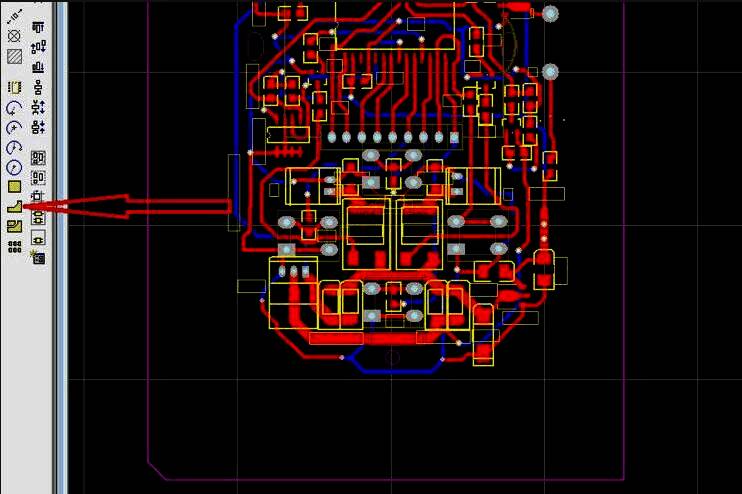

点击工具栏中的“PlacePolygonPlane”选项，系统将弹出铺地设置界面。

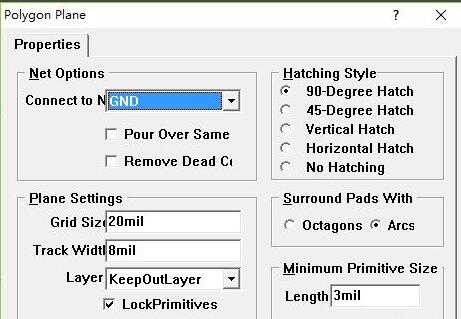

在弹出的设置窗口中，找到“Connect to Net”选项，并选择“GND”，表示将铺地区域与地网络连接。

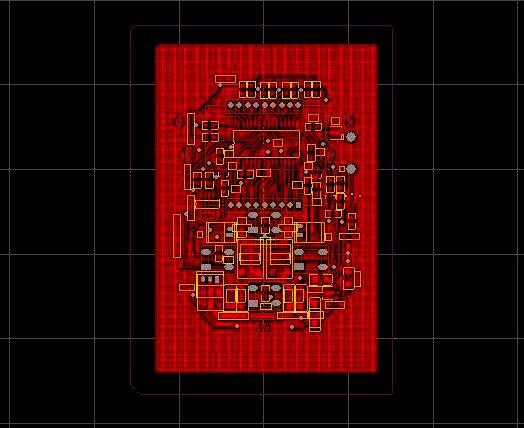

绘制顶层铺地区域
接下来，在电路板的顶层选择需要铺地的区域，使用画线工具将其包围起来，即可完成顶层的地层铺设。

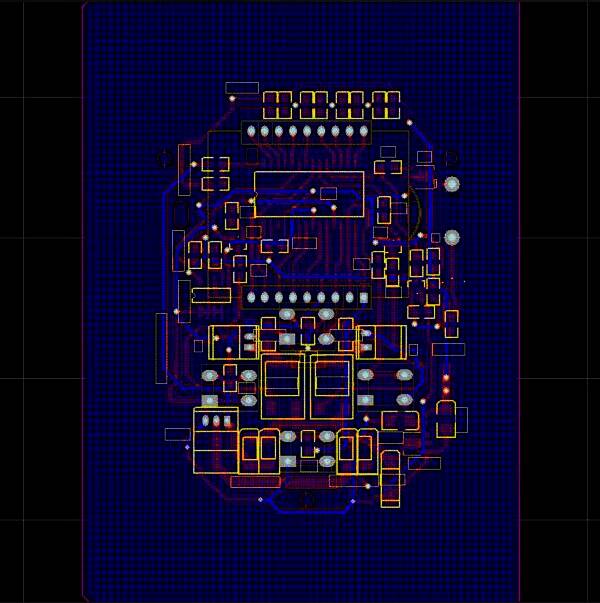

完成底层铺地操作
最后，切换到电路板的底层，重复上述步骤，完成底层的铺地操作，从而实现完整的双层铺地。
