了解CAD路径阵列功能
CAD作为一款广泛应用于工程设计与制图的专业软件，其“路径阵列”功能为用户提供了高效、便捷的图形复制方式。相比传统阵列方式，路径阵列允许用户沿指定曲线或直线进行图形排列，大大提升了绘图效率和灵活性。
启动路径阵列命令

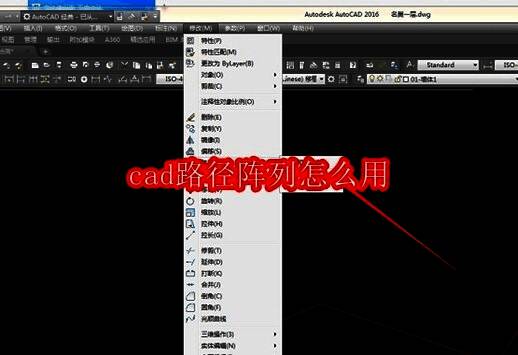

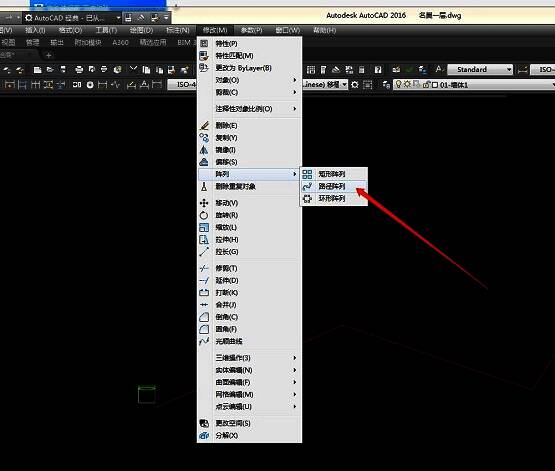

首先打开CAD软件，在顶部工具栏中依次点击“修改”-“阵列”-“路径阵列”，即可进入路径阵列设置界面。
选择需要阵列的对象
接下来，鼠标框选或单击选择你希望进行阵列操作的图形对象，例如一个圆形、矩形或多段线等基础图形。
定义阵列路径

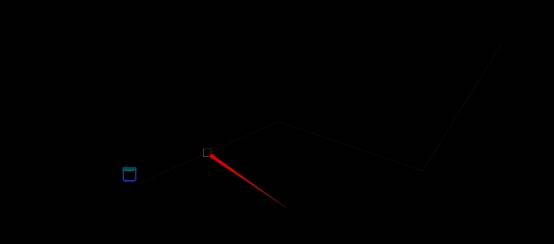

完成对象选择后，下一步是设定阵列所沿的路径。你可以选择已有的线条作为路径，系统会自动根据该路径分布图形。
调整阵列数量参数

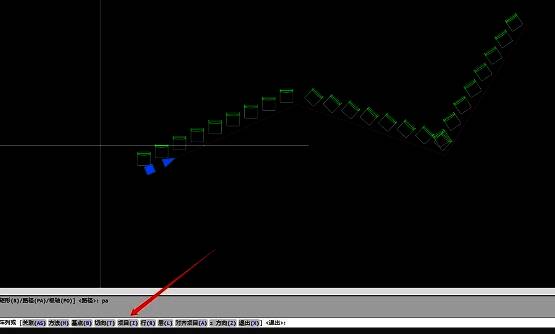

输入“I”命令可进入项目数调整模式，随后输入你需要的阵列图形数量，系统将按照路径长度均匀分布这些图形。
微调阵列间距

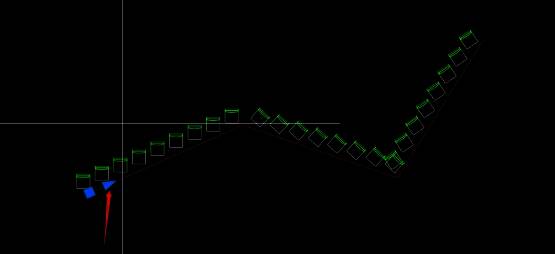

最后，通过拖动箭头可以对图形之间的间距进行微调，确保整体布局符合设计需求。
