任天堂全新主机Switch 2的硬件核心芯片已基本确定。推主@Kurnalsalts公布了一张疑似Switch 2芯片组的部分特写照片，证实Switch 2采用了英伟达的Tegra 239芯片组，这也让网络上关于这款混合主机技术细节的争论暂时平息。
当Switch 2公布时，我们已知它在底座模式下支持4K/60FPS输出，但关于其核心芯片的信息却十分有限。此前，考虑到任天堂与英伟达有合作且采用定制的Tegra SoC，外界曾猜测Switch 2可能会使用下一代Tegra 239芯片。

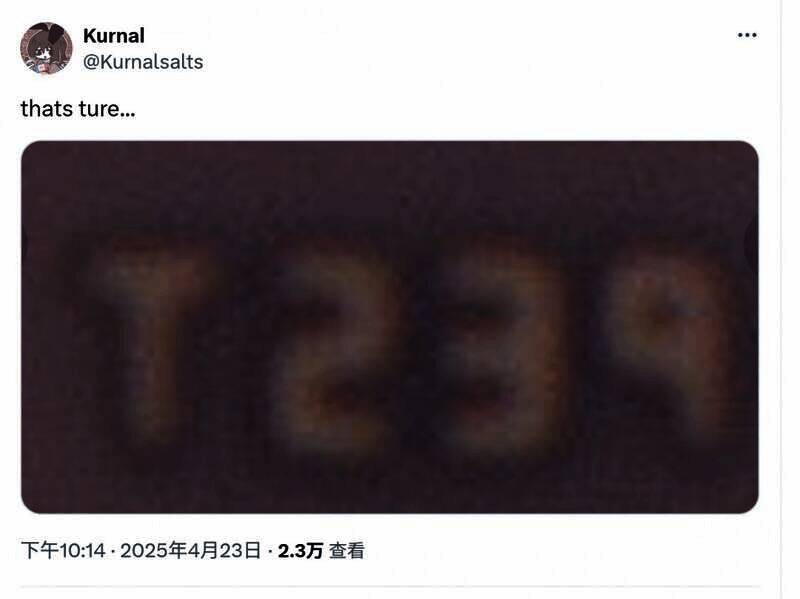

如今，这一猜测得到了验证。网友@Kurnalsalts分享的芯片照片上，清晰地标注着“T239”，正是英伟达的Tegra 239芯片。
不过，照片并未提供更多详细信息，芯片的规格还需依据之前的相关信息进行推测。据了解，Tegra 239搭载了八个Arm Cortex - A78C核心，其GPU融合了Ada Lovelace和Ampere架构，拥有1536个CUDA核心。CPU主频预计在1.1 GHz到1.5 GHz之间，会根据底座模式有所变动。此外，它采用了128位LPDDR5内存接口。
根据Digital Foundry 2023年发布的文章，以下是关于NVIDIA T239处理器的关键信息总结：
1. T239概述
定位：T239是NVIDIA专门为任天堂定制的下一代Tegra处理器。
起源：T239基于NVIDIA用于汽车和机器人领域的T234处理器，但经过了大幅的裁剪和优化，以契合移动游戏设备的需求。
定制性：与初代Switch使用的标准Tegra X1不同，T239是专门为任天堂游戏机量身打造的，具备特定的游戏优化功能。

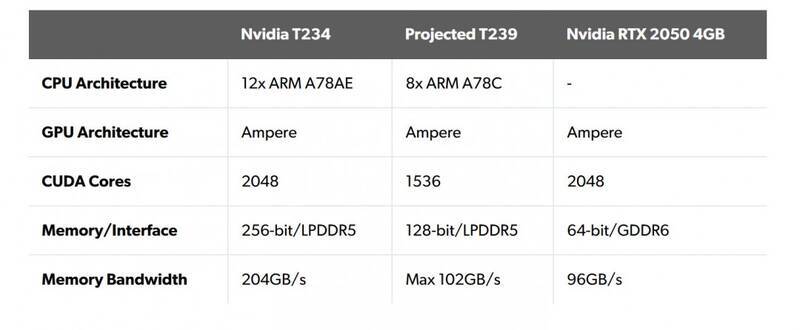

2. 技术规格
CPU：
采用八核ARM Cortex - A78C CPU集群，非常适合游戏设备使用。
与T234的A78AE核心不同，A78C的效率更高，避免了汽车领域所需的核心冗余验证设计。
GPU：
基于NVIDIA RTX 30系列的Ampere架构，包含1536个CUDA核心（约为T234的75%）。
部分功能从最新的Ada Lovelace架构（RTX 40系列）反向移植而来，例如改进的时钟门控（可提升低功耗效率）和媒体编码/解码模块（支持AV1等格式）。
支持硬件加速光追（RT）和DLSS上采样，但没有深度学习加速器（DLA），DLSS处理完全依赖GPU的Tensor核心。
内存：
配备128位LPDDR5内存接口，能够提供更高的带宽，从而解决了初代Switch的内存瓶颈问题。
推测RAM容量为8 - 12GB，远远超过了初代Switch的4GB。
文件解压缩引擎（FDE）：
T239新增了硬件模块，类似于PS5的解压块，可以快速将存储中的资产解压到内存，显著缩短加载时间（如传闻《荒野之息》加载时间接近零）。
其他特性：
支持NVIDIA的NVN2图形API（Switch图形API的升级版），该API是专门为T239优化的。
包含光流加速器（DLSS 3帧生成核心组件），但由于基于Ampere而非Ada Lovelace，帧生成效果可能会受到一定限制。
3. 制造工艺
8nm工艺：知名泄密者kopite7kimi称T239采用三星8nm DUV工艺（与RTX 30系列相同），但这也引发了人们对手持设备功耗和散热问题的担忧。
工艺影响：在8nm工艺下，T239需要低频运行以控制功耗，这与初代Switch的低频策略类似。
4. 性能表现
模拟测试：Digital Foundry使用下调至750MHz的RTX 2050（Ampere架构，2048 CUDA核心）模拟T239性能，测试游戏包括《赛博朋克2077》《控制》等：
在720p分辨率下，游戏可以维持30fps，启用DLSS后在1080p分辨率下表现依然流畅，部分经过优化后可能达到60fps。
4K DLSS上采样对于T239来说计算成本过高，可能难以实现，除非有额外的硬件支持（如T234的DLA）。
与PS4/Steam Deck比较：
T239的性能预计会超越PS4，但低于PS4 Pro，接近或略优于Steam Deck（7nm工艺，163mm²）。
得益于DLSS和现代架构（光追、网格着色器等），T239在画质和效率方面能够“超越”其原始性能。
局限性：
8nm工艺可能会限制性能和电池续航，需要低频运行以控制功耗。
光追性能有限，由于移动设备的GPU周期宝贵，在实际游戏中可能较少使用RT。
市场定位：
T239使得Switch 2能够运行优化后的当前世代游戏（720p - 1080p，部分可达1440p），但无法与PS5/Xbox Series相抗衡。
结合DLSS和快速加载功能，Switch 2将提供显著优于初代Switch的体验，其目标是占据便携与家用混合的独特市场。
5. 未解之谜
时钟频率：T239的确切频率目前未知，2025年1月泄露的信息显示底座模式下GPU为1007MHz，CPU为998.4MHz，内存带宽102.4GB/s，但这还需要进一步验证。
工艺确认：8nm与5nm之争目前尚无定论，需要TechInsights等机构拆解最终硬件才能确认。
DLSS效率：T239的Tensor核心在低功耗下运行DLSS的成本较高，实际效果还需要更多的优化和测试。
总结
T239是NVIDIA为任天堂Switch 2量身打造的定制Tegra芯片，它基于Ampere架构（30系显卡），融合了部分Ada Lovelace（40系显卡）的特性，配备了八核A78C CPU、1536 CUDA核心、LPDDR5内存和文件解压缩引擎。它支持光追和DLSS，性能预计超越PS4，接近Steam Deck，能够运行优化后的当前世代游戏（720p - 1080p）。制造工艺可能是三星8nm，这会对功耗和性能产生一定影响。虽然它并非PS5级别的硬件，但T239通过DLSS和快速加载功能显著提升了Switch 2的使用体验，巩固了任天堂在混合主机市场的竞争力。

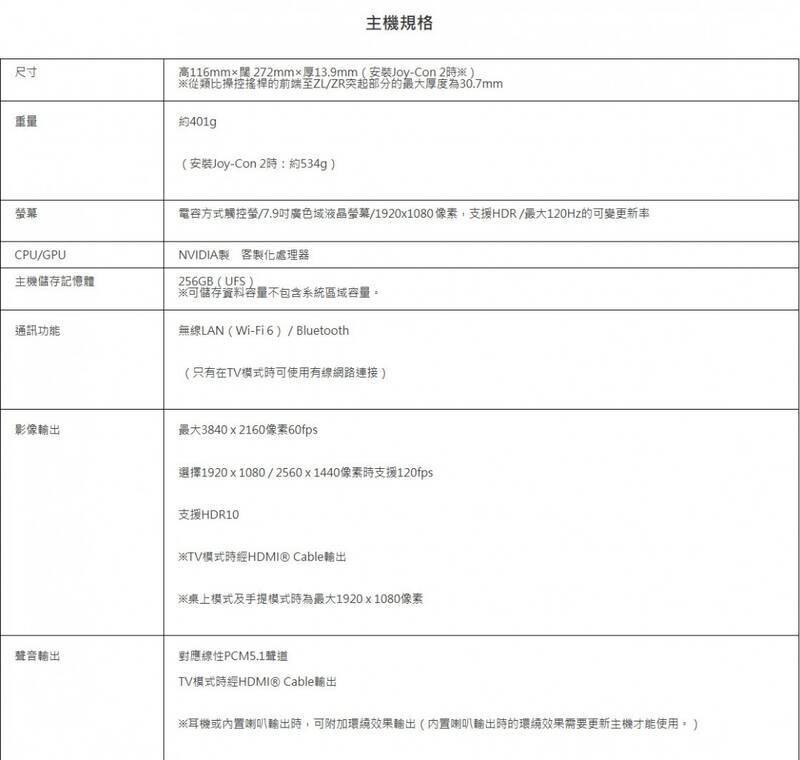

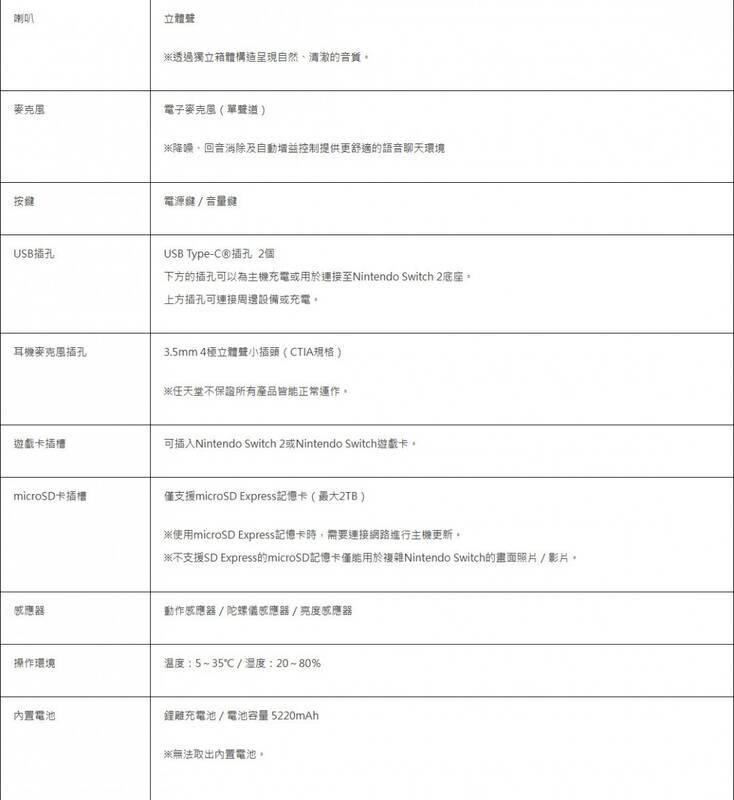

此前任天堂官网发布的Switch 2规格：
